Группа безопасности настенная TIM JH-1021-3, 3 бар

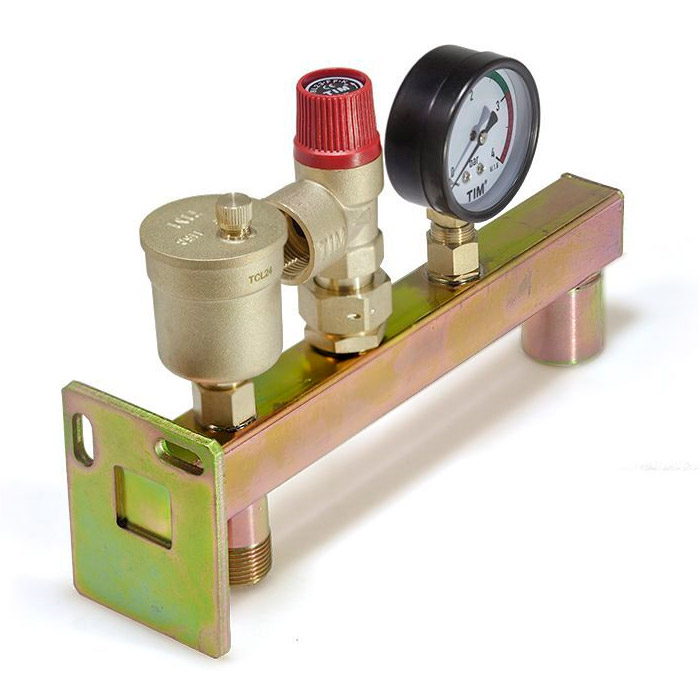

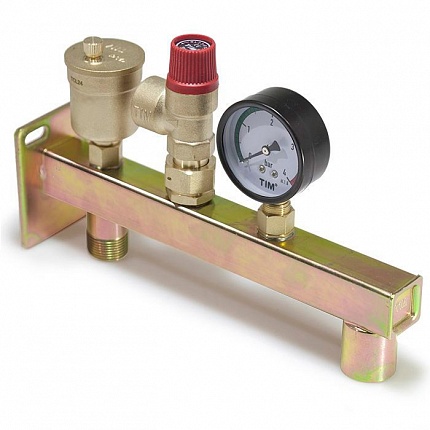

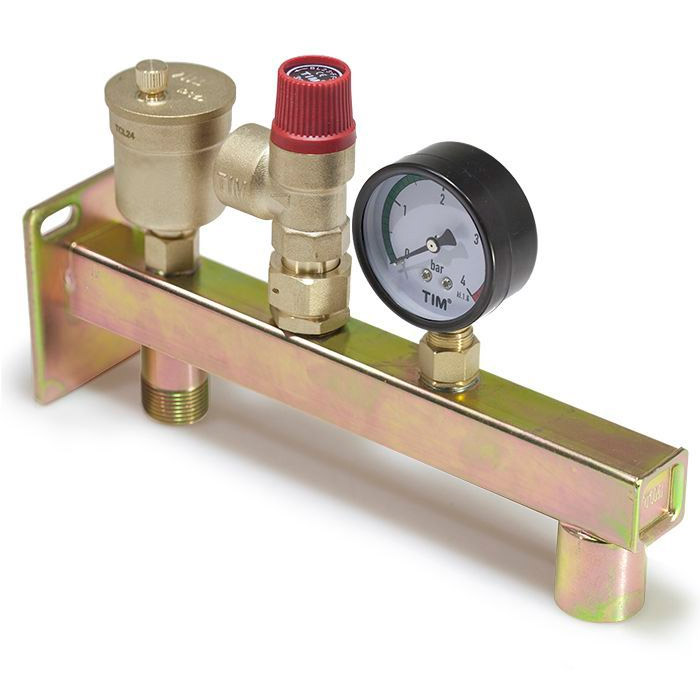

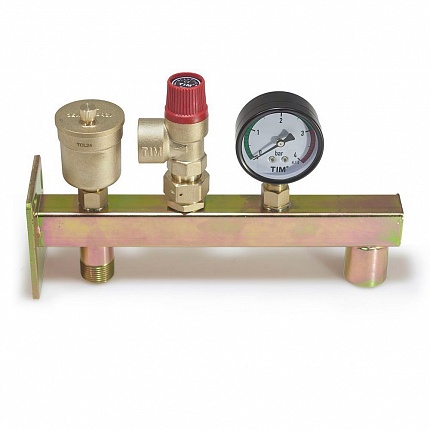

Группа безопасности TIM JH-1021-3 предназначена для защиты закрытых систем отопления от избыточного давления и завоздушивания. Включает в себя предохранительный клапан, автоматический воздухоотводчик и манометр, смонтированные на едином корпусе из оцинкованной стали. Группа безопасности особенно важна для твердотопливных котлов, потому что в них температура наименее управляема, а также для газовых котлов, ввиду взрывоопасности топлива.

Конструктивные особенности и материалы

• Группа безопасности рассчитана на давление в 3 бара и имеет возможность монтажа расширительного бака с диаметром подключения 3/4". Присоединительный размер устройства к системе имеет диаметр 3/4", а крепление осуществляется на стену. Крепежная станина имеет сбоку фланец размером 86x70 для настенного монтажа.
• Группа монтируется выше котла, в вертикальном положении. На подводке к группе безопасности запрещено устанавливать запорную арматуру, фильтры и т.п. арматуру, могущую привести к заужению трубопровода.
• Материал консоли — оцинкованная сталь, материал набора элементов — латунь.

Технические характеристики

• Максимальная мощность системы: 50 кВт
• Максимальное рабочее давление: 3 бар
• Температура рабочей среды: от -10 до +110°С
• Предохранительный клапан: 3 бар 1/2" вн. резьба
• Группа подключения мембранного бака: 3/4"
• Шкала манометра: 0-4 бар
• Высота: 166 мм
• Толщина: 70 мм
