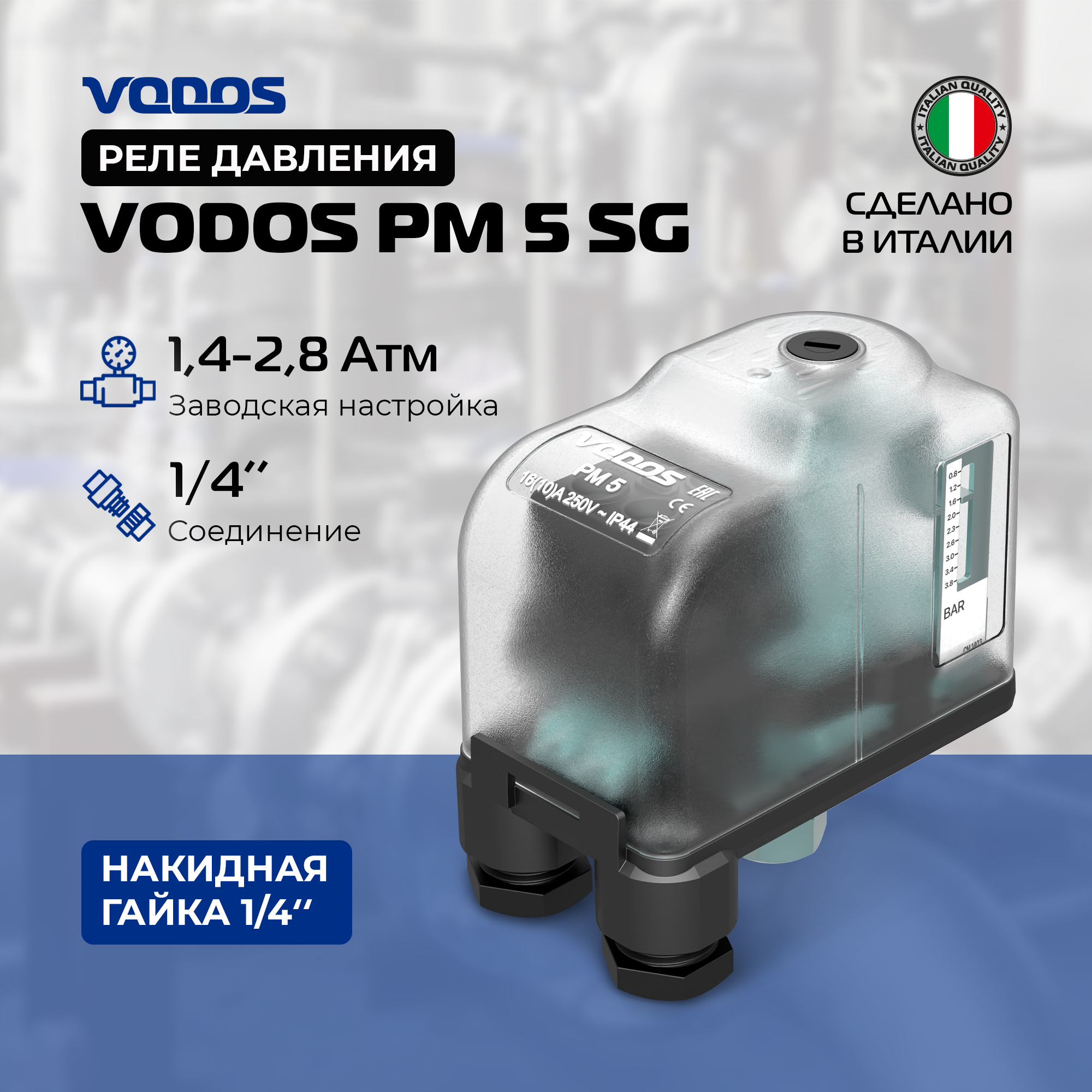

Реле давления со шкалой и прозрачной крышкой VODOS PM/5 1/4" - F 250V 16A(10A) IP44
Арт. VS00181
Описание
Реле давления PM/5 применяется в автоматических системах водоснабжения, поливочных установках, установках пожаротушения, системах кондиционирования и т.п., в которых рабочей средой является вода. В зависимости от того, увеличивается или уменьшается контролируемое в системе давление, реле замыкает или размыкает цепь электропитания насоса, включая или выключая, таким образом, насос.
Принцип работы:
- PM/5 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды.
- Принцип действия следующий: при небольшом (менее 1 бар или предварительно настроенной величины) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на то или иное устройство, которым реле управляет; при превышении давления в системе определенной (предварительно настроенной) величины его контакты размыкаются, разрывая таким образом цепь питания управляемого реле устройства.

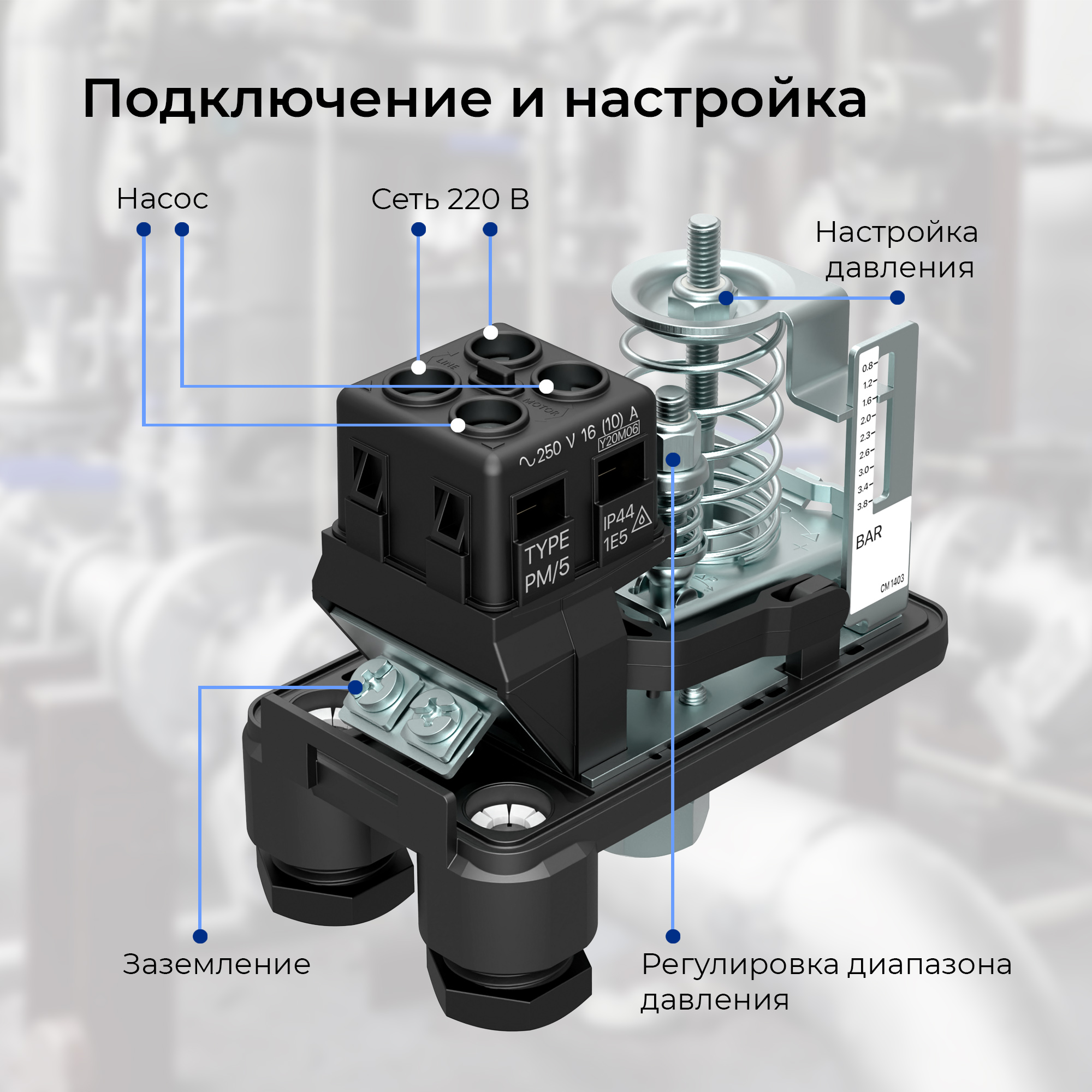

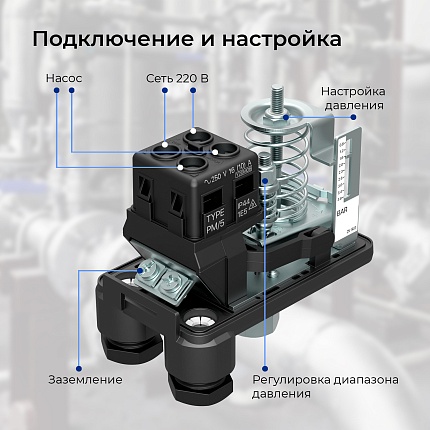

- После подключения и предварительной настройки реле давления работает в автоматическом режиме.
Конструктивные особенности и материалы:
- Электрические контакты: нормально замкнутые, из сплава меди, с накладкой Ag-Ni.
- Мембрана из обрезиненного тканевого материала (резина NBR).

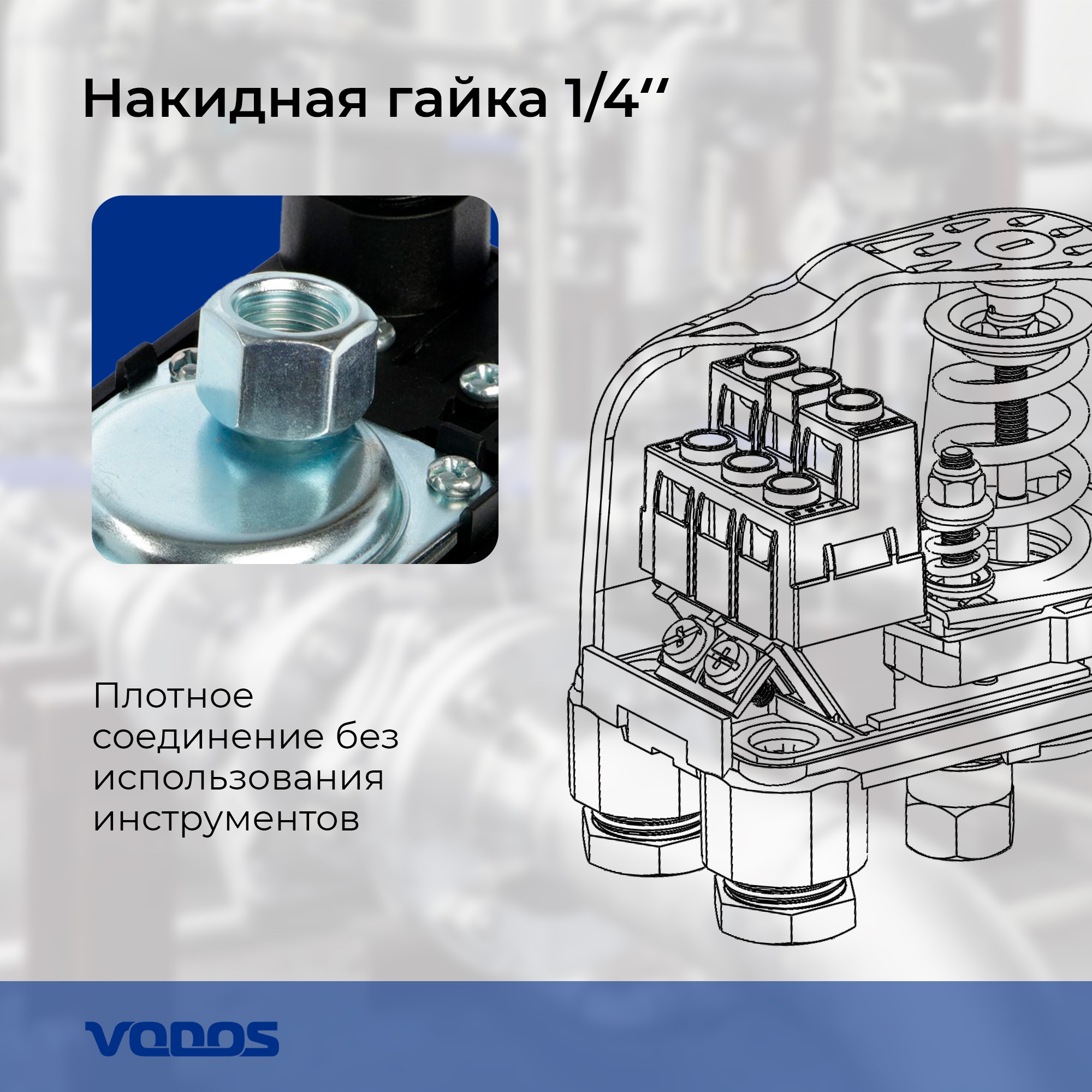

- Гидравлическое соединение (1/4" внутренняя резьба) выполнено из оцинкованной стали.
- Надежно фиксирующие кабельные зажимы.
- Клемная колодка с полностью изолированными рабочими частями.

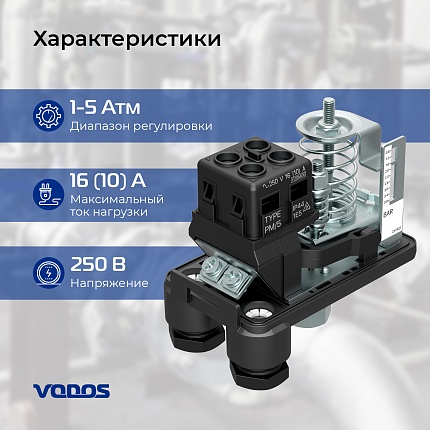

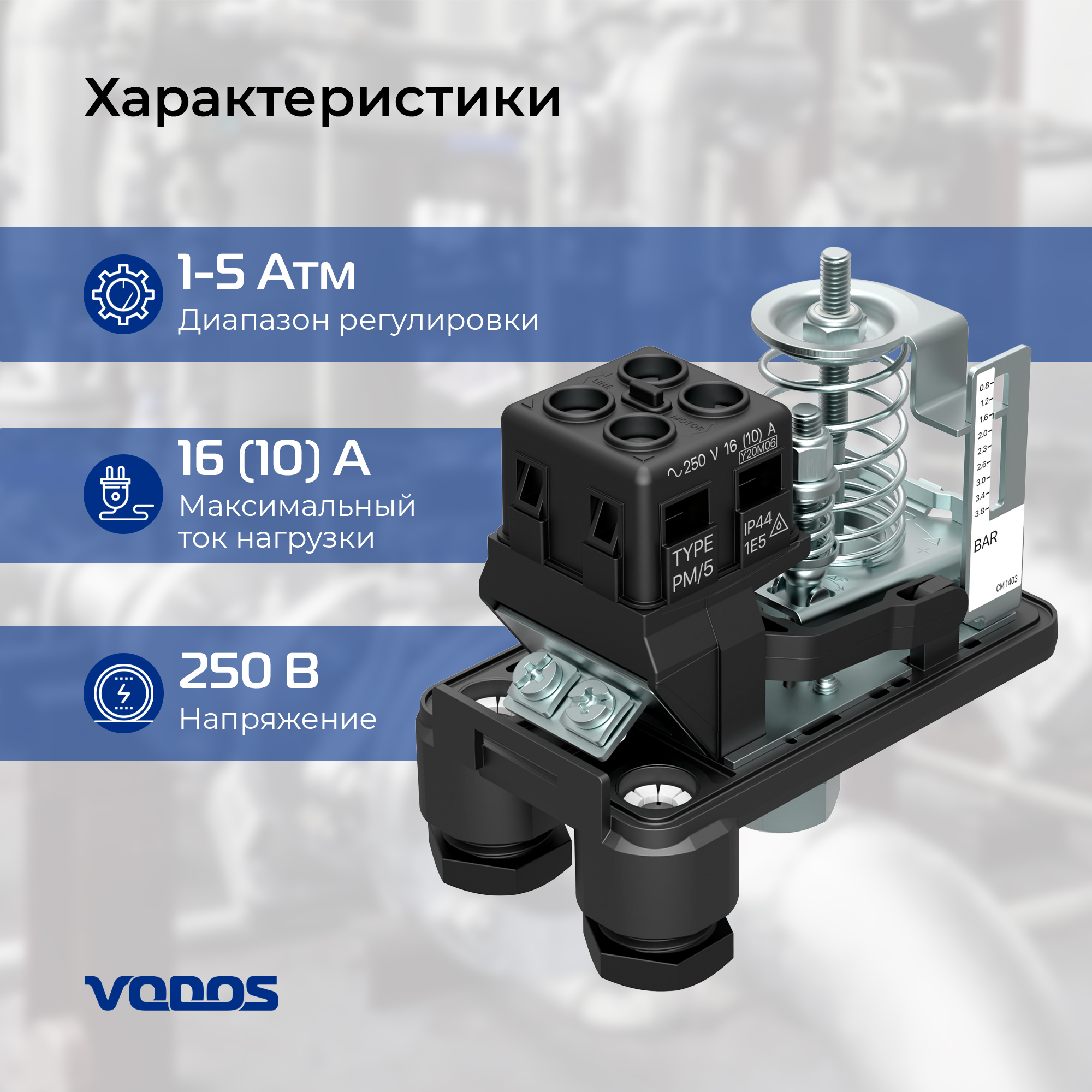

Характеристики
- Артикул VS00181
- Производитель VODOS
- Напряжение, В 220
- Диапазон регулировки давления, атм 1 - 5 атм
- Номинальный ток, А 16
- Максимальная рабочая температура, °С +55
- Размер присоединения, дюймы (мм) 1/4ʺ (6)
