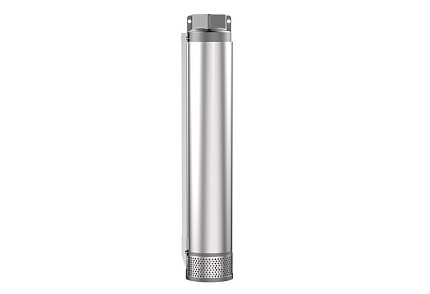

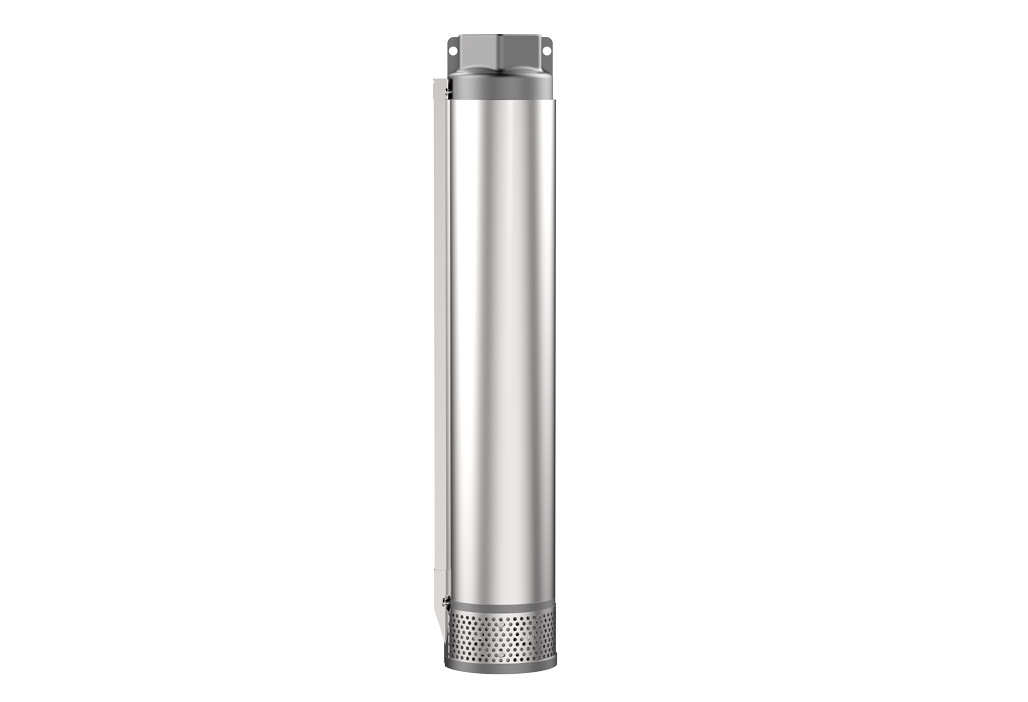

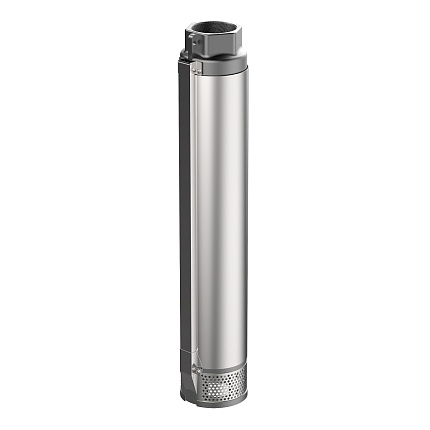

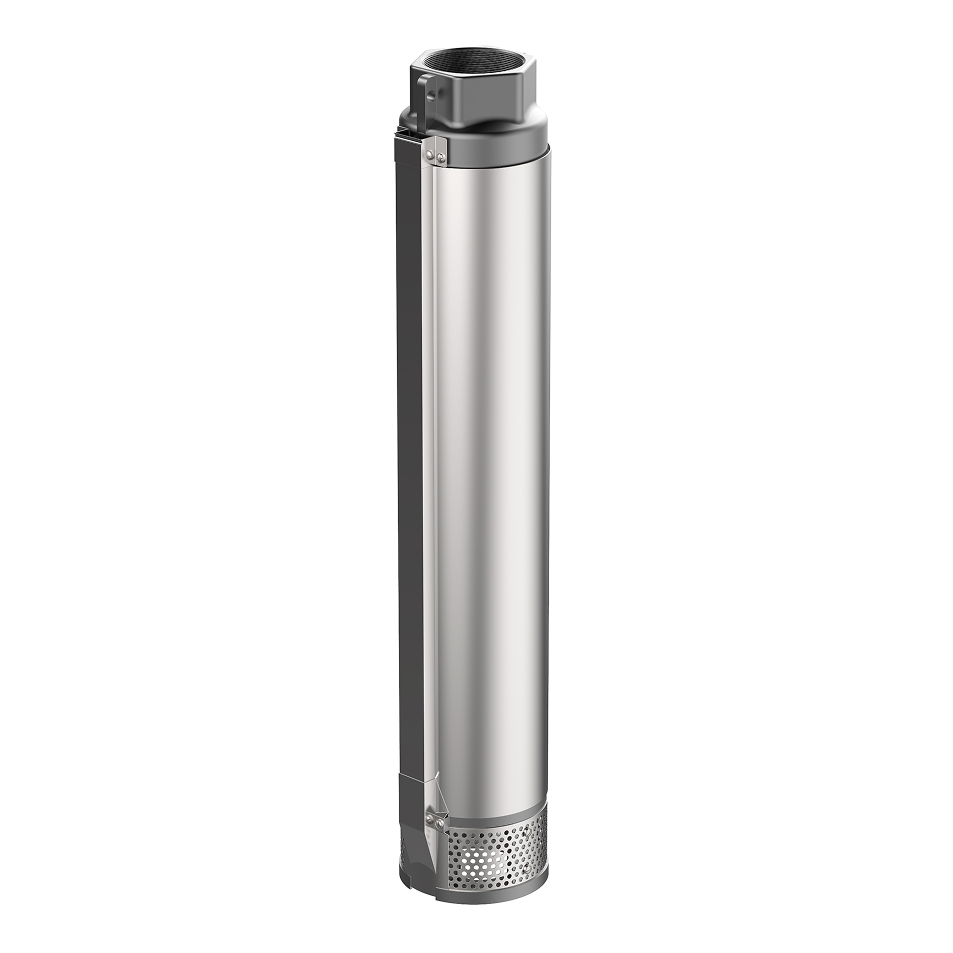

Гидравлическая часть VODOS 4" VRX8 N/24 4.0 кВт
Описание
Скважинные насосы серии VRX8 предназначены для перекачивания чистой воды с содержанием песка не более 300 г/куб.м из скважин с большим дебетом (запасом) воды и с диаметром обсадной трубы не менее 4 дюймов (~100 мм).
Электронасосы данных серий используются для водоснабжения небольших домов, коттеджей, дач и пр., а также (при использовании мощных насосов) для водоснабжения многоквартирных домов, коттеджных и дачных поселков, промышленных здании и пр.
Возможно использование насоса в системе автономного водоснабжения в комплекте с баком и системой автоматики.
! Для установки насоса необходимо доукомплектовать насос двигателем соответствующей мощности и трубопроводной арматурой, станцией управления, кабелем, кабельной муфтой, тросом и зажимами к тросу соответствующего диаметра
УСЛОВИЯ ЭКСПЛУАТАЦИИ НАСОСА
При эксплуатации насоса должны соблюдаться следующие требования:
- температура перекачиваемой жидкости от + 0 до + З0 °С;
- рабочее напряжение: для однофазных насосов 220В/50Гц ±5%, для трехфазных насосов 380В/50Гц ±5%;
- максимальное содержание песка в воде до 300г/м3;
- максимальное количество запусков в час 20;
- рабочее положение насоса горизонтальное или вертикальное;
- кислотный баланс жидкости pH от 5 до 9;
- максимальная плотность перекачиваемой жидкости 1,1 кг / дм3.

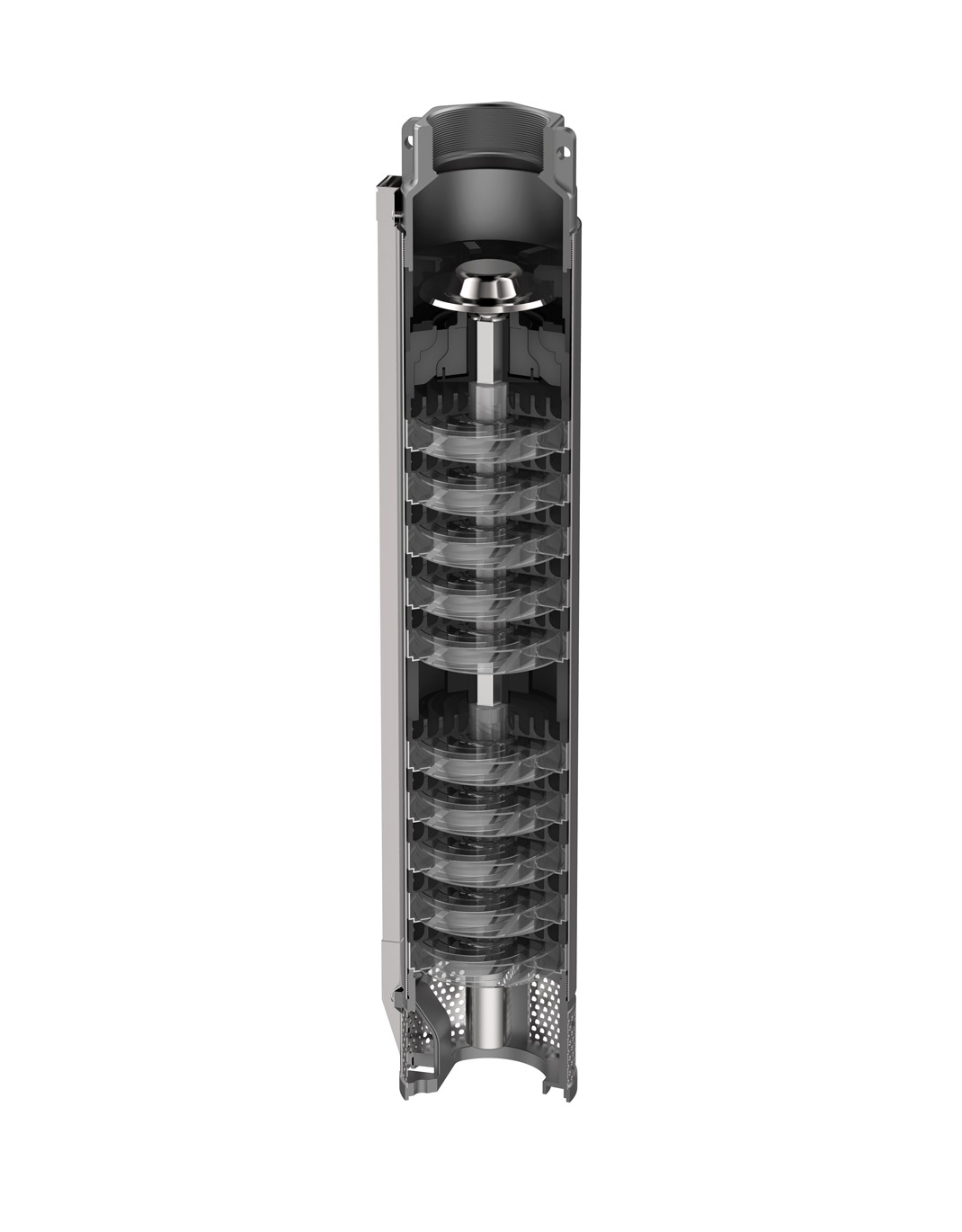

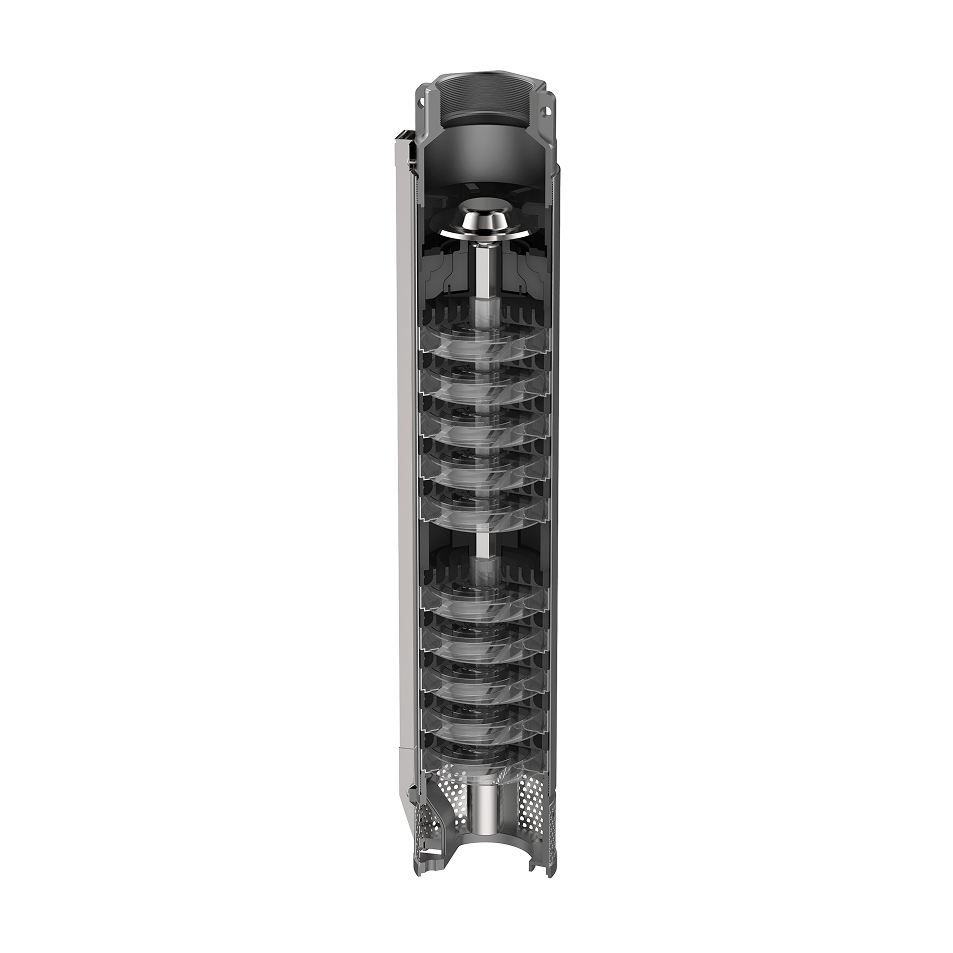

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И МАТЕРИАЛЫ:

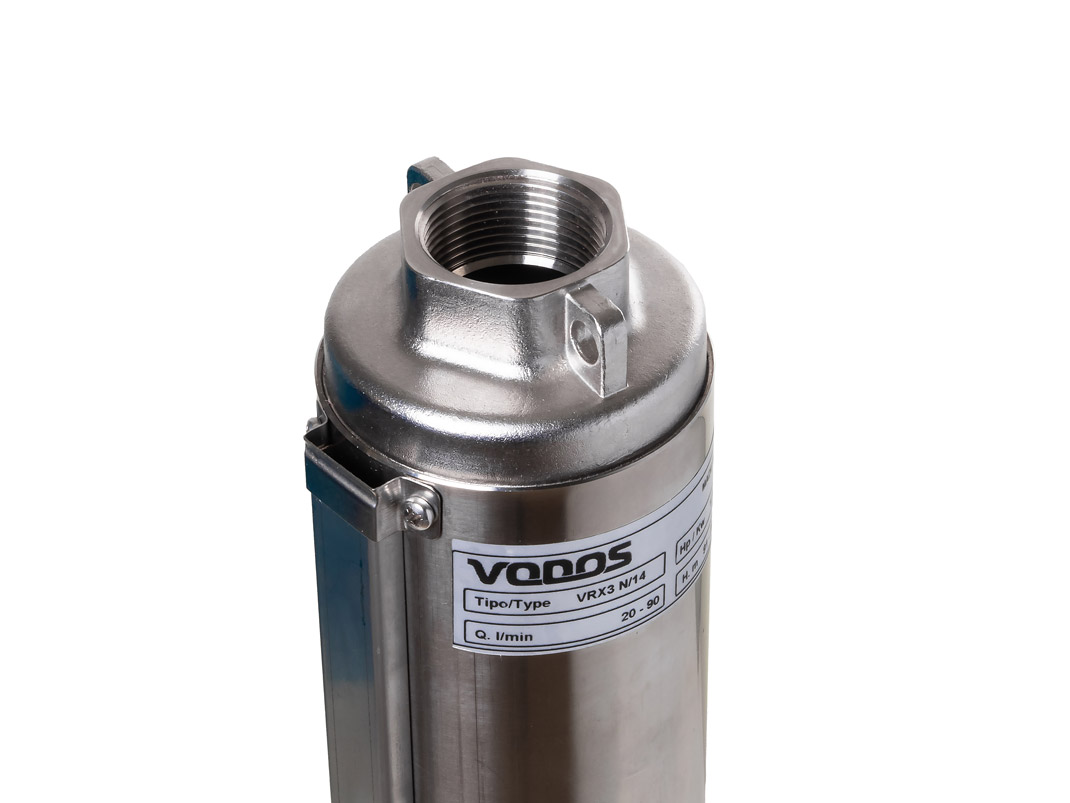

- НАГНЕТАТЕЛЬНЫЙ ПАТРУБОК из нержавеющей стали, с резьбой.
- ОБРАТНЫЙ КЛАПАН (устройство защиты от гидроудара) из технополимера
- РАБОЧИЕ КОЛЕСА из технополимера NORYL®GFN2
- НАПРАВЛЯЮЩИЕ ДИФФУЗОРЫ из технополимер NORYL®GFN2
- НЕСУЩАЯ КОРОБКА ДИФФУЗОРА из нержавеющей стали АISI304
- РУБАШКА НАСОСА (корпус) из нержавеющей стали АISI304
- РАБОЧИЙ (ведущий) ВАЛ единый из нержавеющей стали АISI304
- СУППОРТ из нержавеющей стали

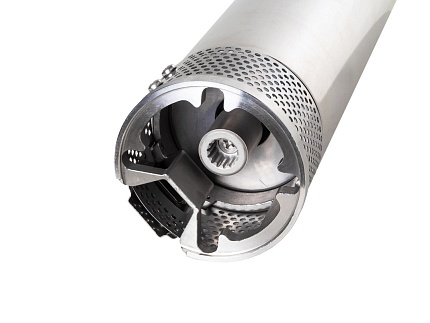

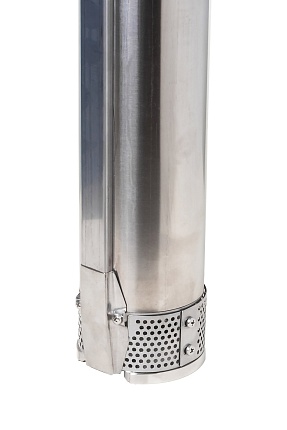

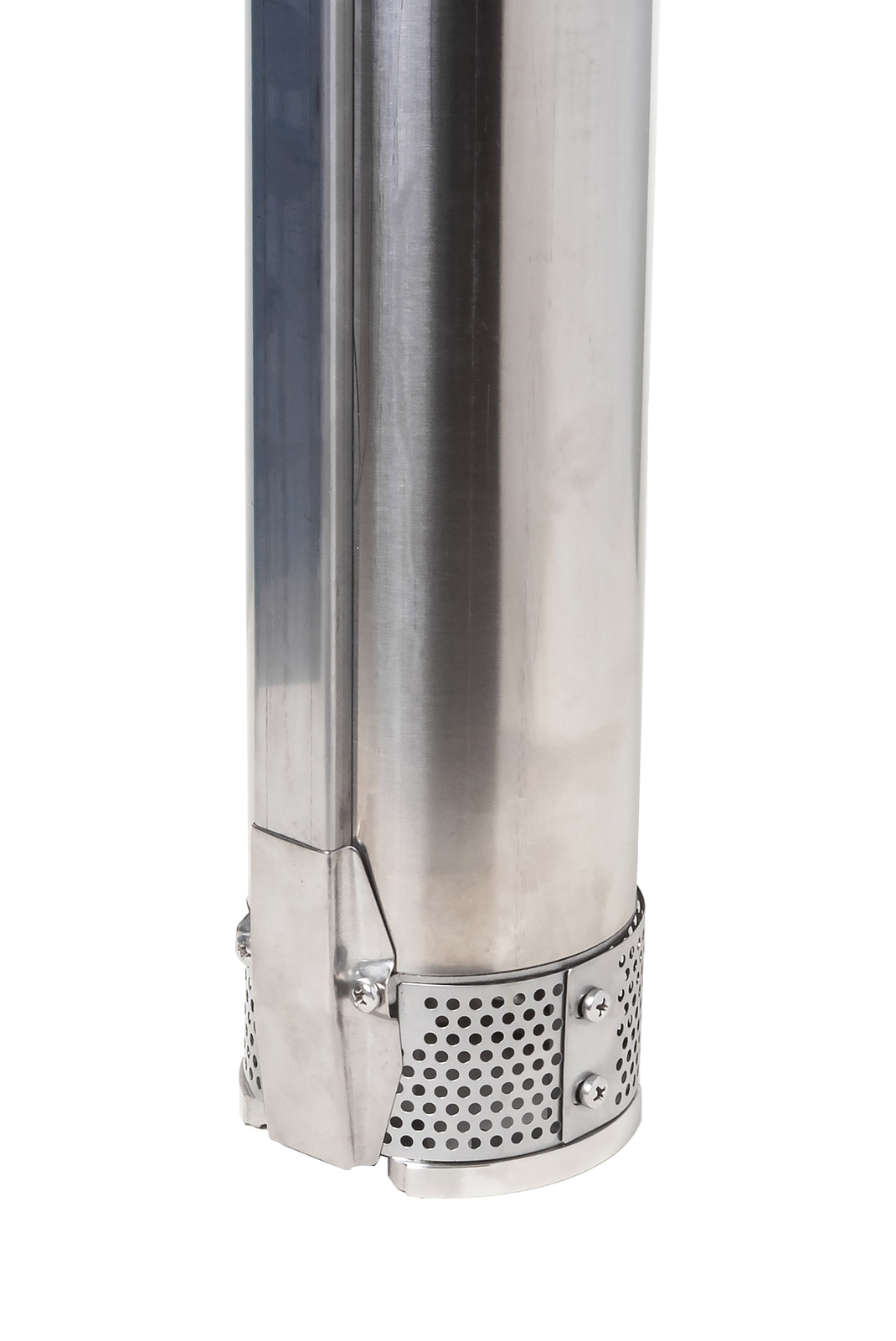

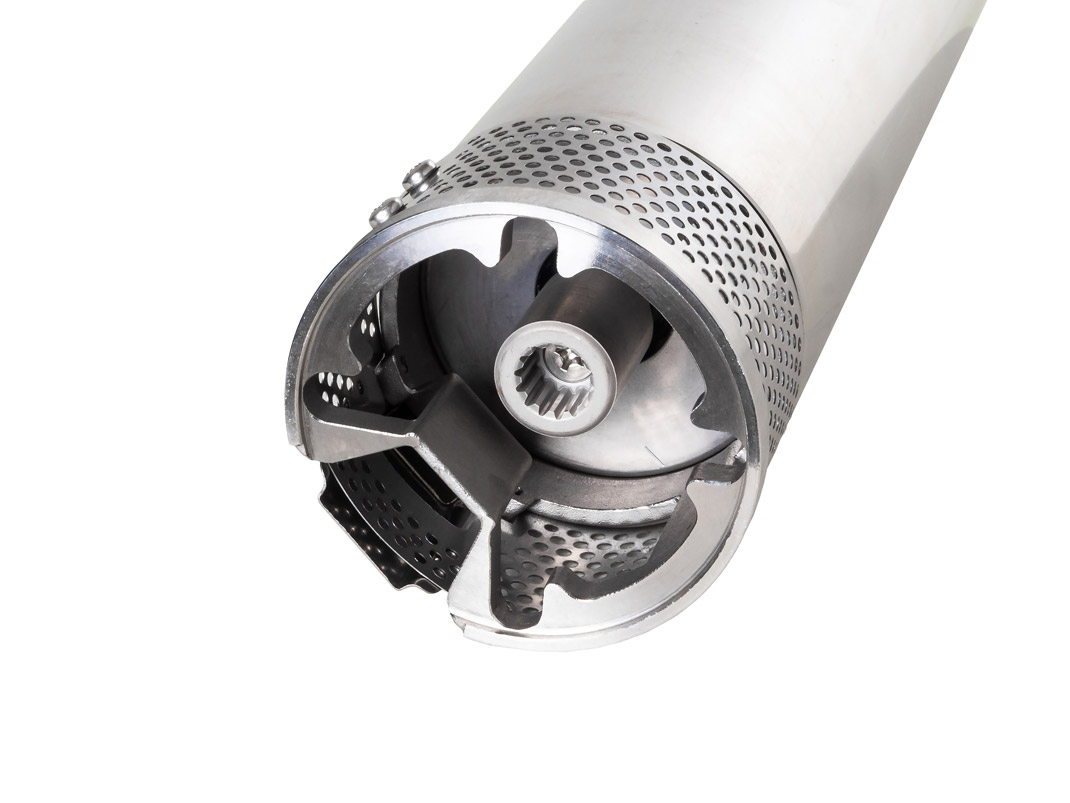

- ТЯГОВАЯ МУФТА, ВИНТЫ, СЕТКА ФИЛЬТРА из нержавеющей стали
Характеристики
- Артикул VS00058
- Производитель VODOS
- Максимальный расход, м³/ч 12
- Максимальный напор, м 150
- Максимальная мощность, кВт 4
- Напряжение, В 380
- Максимальная рабочая температура, °С +30
- Диаметр насоса, дюймы (мм) 4ʺ (100)
- Размер присоединения, дюймы (мм) 2ʺ (50)
Инструкции
- Инструкция по эксплуатации Скачать
