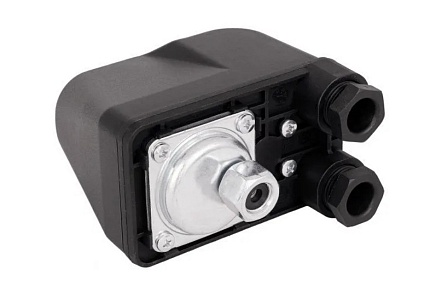

Реле давления PS-7 Belamos

Датчик сухого хода предназначен для автоматического выключения поверхностных, скважинных насосов, автоматических станций водоснабжения при отсутствии воды в системах водозабора. Выключение насосов и станций обеспечивает их защиту от поломок в результате работы без воды (режим сухого хода). И служат для управления любыми электрическими насосами, работающими от однофазной сети 220 В.

Принцип работы

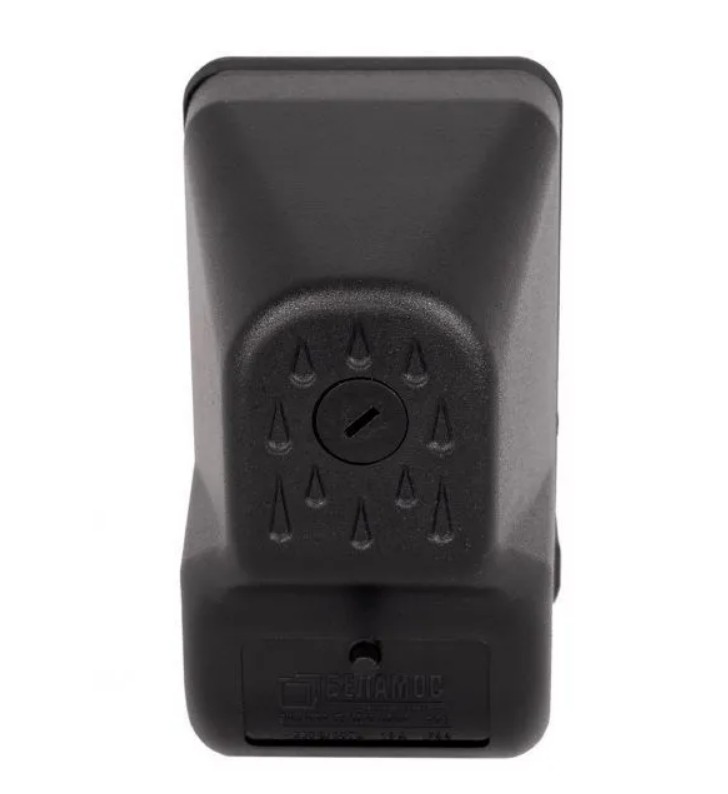

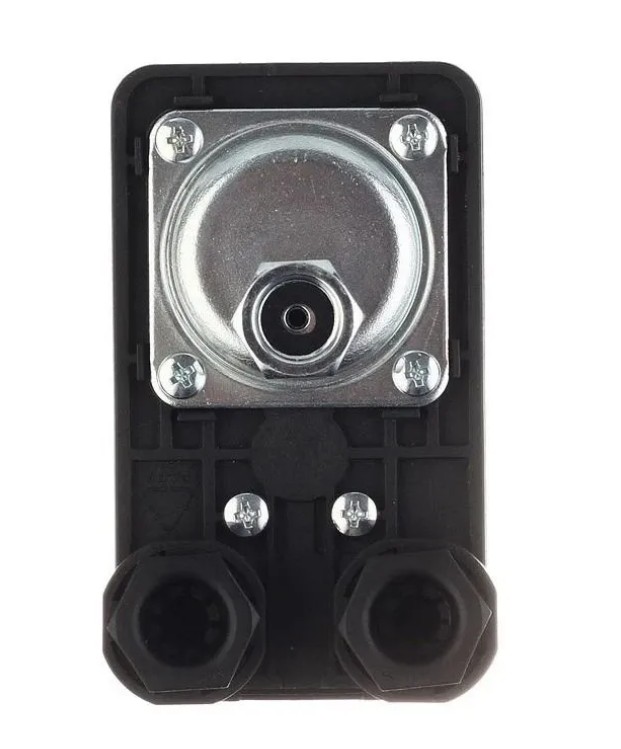

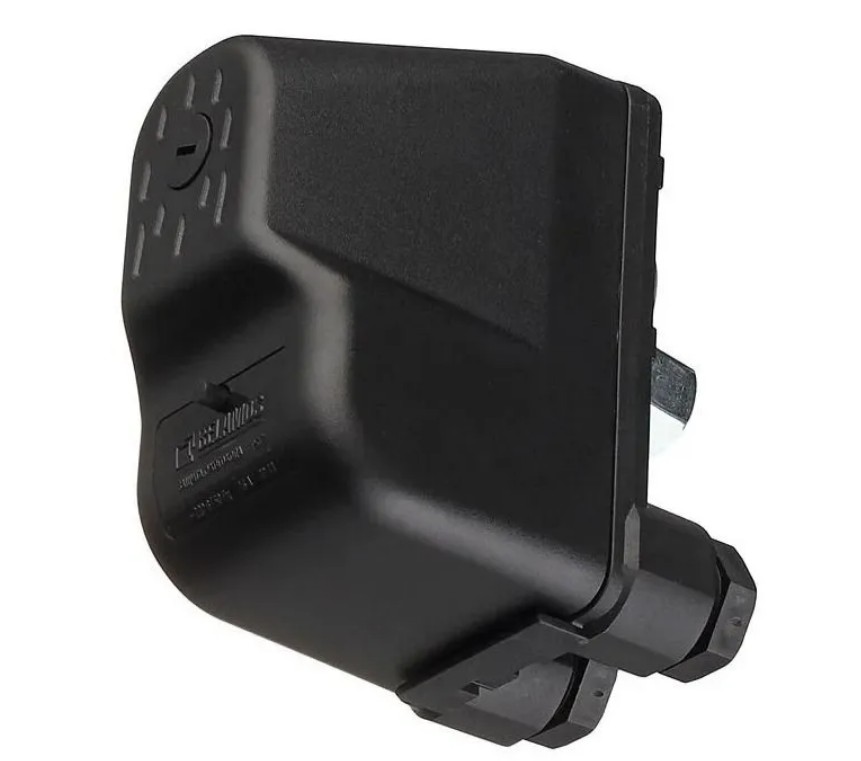

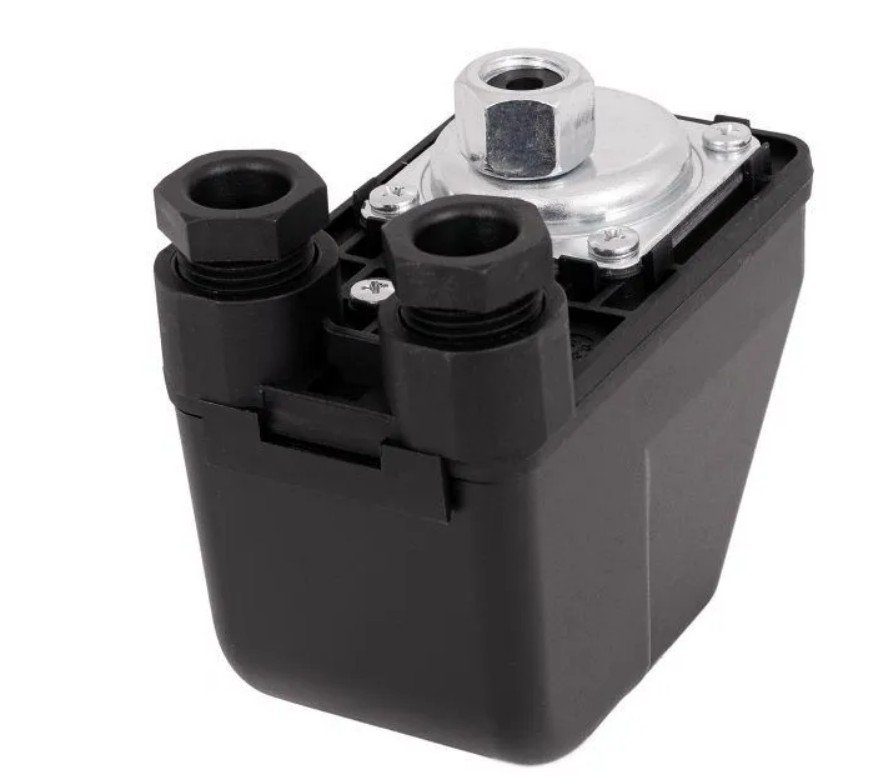

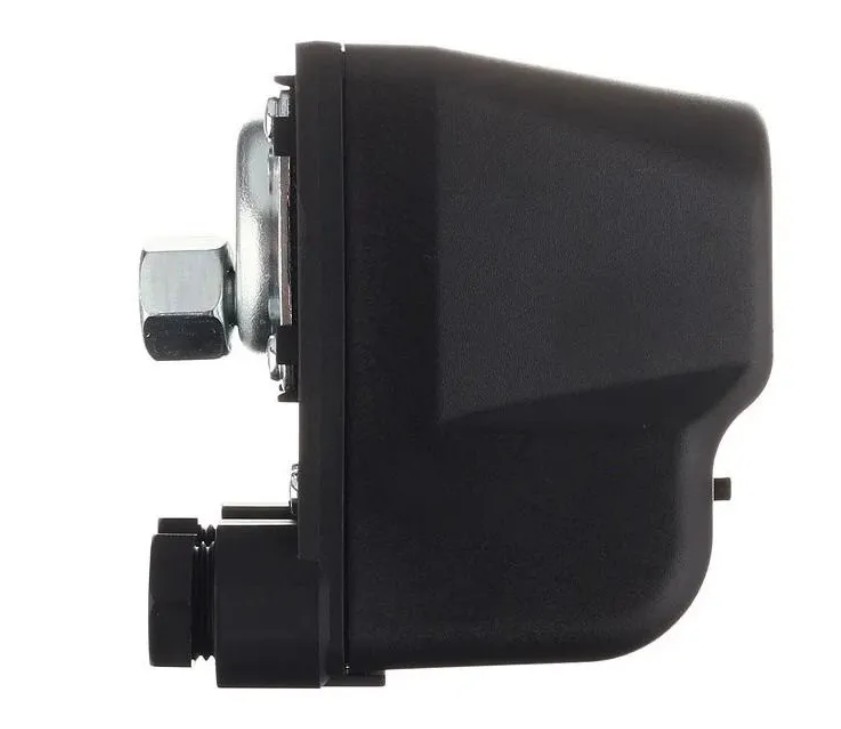

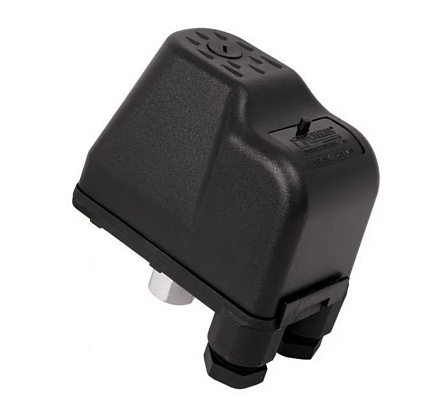

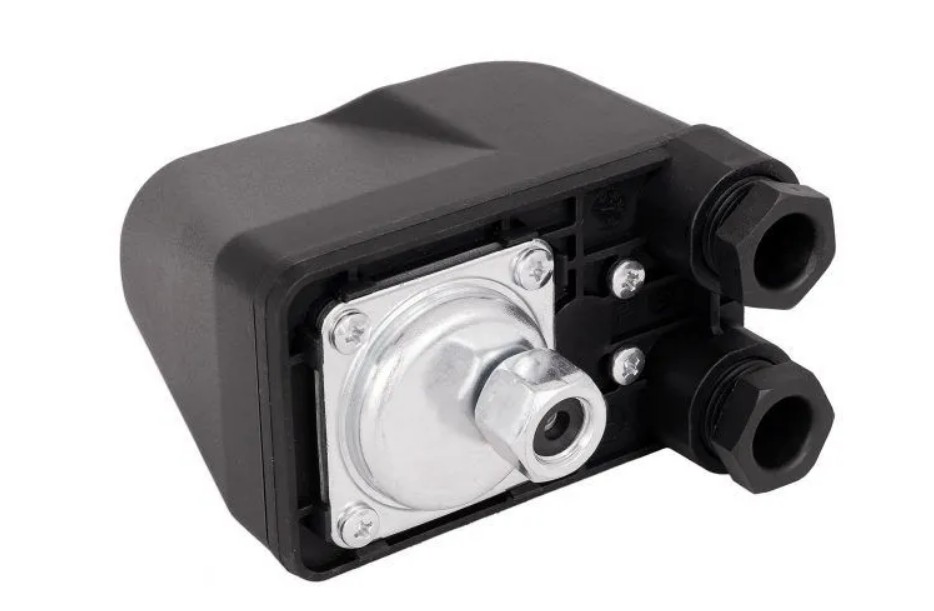

Реле сухого хода Belamos PS7 состоит из корпуса, внутри которого расположена нормально разомкнутая контактная группа, управляемая мембраной. Внутри корпуса расположена кнопка(выведена наружу) для принудительного запуска насоса и винт регулировки давления выключения (на большой пружине). При нормальной работе насоса вода под давлением воздействует на мембрану, которая обеспечивает замыкание контактной группы и подачу электроэнергии на электродвигатель. При падении давления воды до величины давления выключения (0,01 - 0,5 МПа) контактная группа размыкается и отключает насос.

Запуск системы

• Откройте все клапаны и краны во всасывающих и раздаточных магистралях.
• Нажмите и удерживайте кнопку принудительного запуска. Через некоторое время при достижении максимального давления, когда остатки воздуха будут удалены из системы, можно отпустить кнопку и закрыть краны.
• Если система подключена неправильно и в магистралях отсутствует вода, насос будет отключаться при отпускании кнопки.
• После исправления причин отключения повторите запуск.
• В дальнейшем, в ситуациях срабатывания защиты при отсутствии воды, следует повторить вышеописанную процедуру.

Технические характеристики

• Давление отключения: 0.05-0.5 bar
• Ток: 16 A
• Напряжение сети: 220 В/50 Гц
• Макс. температура воды: 55° C
• Класс защиты: IP 44
• Присоединительный размер: G 1/4′ (трубная резьба)

Комплектация

1. Заводская упаковка - 1 шт
2. Реле сухого хода Belamos PS 7 - 1 шт
3. Инструкция - 1 шт
